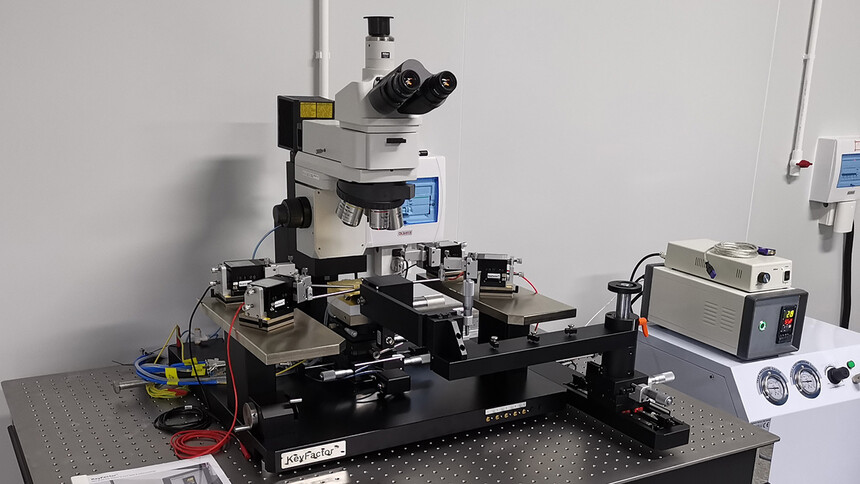

高溫探針臺適用于哪些行業? 高溫探針臺是一種能夠在高溫環境下對樣品進行精確測試和測量的設備。它結合了高溫加熱技術、精密定位技術和先進的測量技術,能夠在極端溫度條件下對樣品進行電學、熱學、力學等性質的深入研究。那么高溫探針臺適用于哪些行業呢?下面鍵德測試測量小編就針對這個問題來為大家介紹下。 一、半導體行業 半導體器件測試與表征:高溫探針臺可用于不同溫度下的半導體器件性能測試和分析,包括電子器件和光電子器件,以評估其性能參數和穩定性。 微電子技術與工藝研究:在微電子領域,高溫探針臺用于探索制備新型而高效的微電子器件,開發具有市場競爭力的微電子器件和工藝。 二、材料科學 材料性能表征:高溫探針臺能夠研究和測試材料在不同溫度下的電學、磁學、光學等性能,以及材料的穩定性和可靠性。這對于新材料的研發和應用具有重要意義。 納米結構與納米器件研究:在納米尺度上,高溫探針臺可用于測量納米結構與納米器件的電學性能,以及其在高溫真空環境中的穩定性和可靠性。 三、光電子行業 光電子器件測試:由于光電子器件對溫度敏感,高溫探針臺可用于測試這些器件在不同溫度下的性能表現,確保其在實際應用中的穩定性和可靠性。 四、薄膜技術 薄膜與界面性能研究:在真空環境中,高溫探針臺可用于測試薄膜、多層膜和薄膜器件等的電學、光學性能,以及薄膜與界面狀態的評價。這對于薄膜技術的研發和應用具有重要意義。 五、其他科學研究領域 熱學性能測試與研究:高溫探針臺可用于測量和研究新材料、新器件以及其它元器件在不同溫度下的熱學性能,如熱導率、熱膨脹系數等。 功能材料及元器件的研發:在功能材料及元器件的研發過程中,高溫探針臺可用于開展各種研究與開發工作,提高材料的性能水平,為電子、光電子、通訊等新技術的應用提供支持。 六、生產制造領域 IC設計/制造/測試/封裝:在集成電路的設計、制造、測試和封裝過程中,高溫探針臺可用于對芯片進行高溫環境下的性能測試和驗證,確保芯片的質量和可靠性。 LED、LCD/OLED等顯示技術:這些顯示技術中的關鍵組件和器件也可能需要在高溫環境下進行測試和驗證,以確保其在實際應用中的穩定性和可靠性。 綜上所述,就是高溫探針臺的適用行業了,高溫探針臺以其獨特的性能和應用場景,在半導體、材料科學、光電子、薄膜技術等多個行業領域發揮著重要作用。 |
